Pestaña Herramientas
Agrupa utilidades de uso inmediato para guardar, localizar archivos, copiar rutas y acceder a herramientas auxiliares sin interrumpir el trabajo sobre el modelo.
Resumen
Una plataforma unificada dentro de SolidWorks
YibTools concentra en una sola interfaz operaciones que normalmente exigen varias ventanas, macros o pasos manuales: exportación de chapas, generación de planos, listados de materiales, reportes para producción, edición de propiedades, renombrado masivo y validación de reglas de fabricación.
4
Pestañas principales
11+
Herramientas visibles
1
Taskpane centralizado
100%
Integrado en SolidWorks
Enfoque práctico
El objetivo es reducir operaciones repetitivas y convertir el modelo 3D en documentos, listados y archivos de salida listos para corte, producción, revisión o entrega.
Diseño consistente
Todo el flujo mantiene una misma lógica visual y de navegación, lo que facilita la adopción del plugin por parte de usuarios de oficina técnica, taller y supervisión.
Taskpane
Navegación principal del plugin
El taskpane reúne las funciones del plugin en cuatro áreas claras: utilidades rápidas, exportación, análisis y licencia. Esta organización reduce tiempo de búsqueda, evita cambiar de entorno y permite acceder a cada módulo desde el propio flujo de trabajo en SolidWorks.

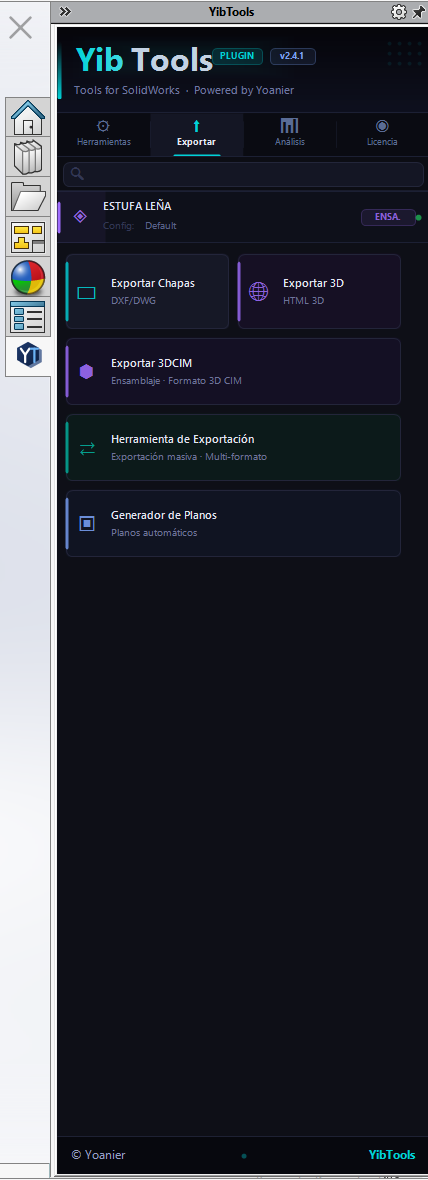

Pestaña Exportar
Centraliza las salidas más habituales del proyecto: DXF/DWG para chapa, HTML 3D para revisión, 3DCIM para intercambio estructurado, exportación multi-formato y generación automática de planos.

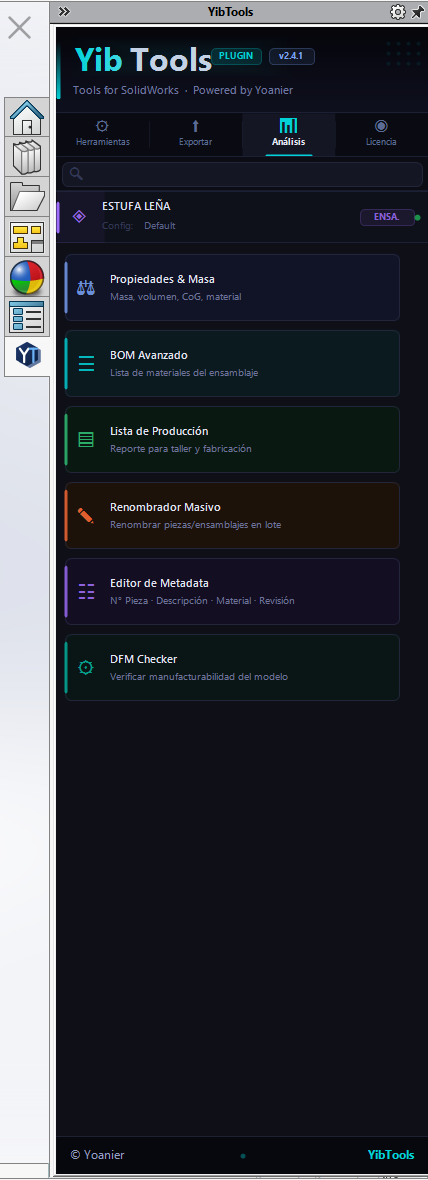

Pestaña Análisis
Concentra módulos de análisis, producción y preparación documental, desde propiedades físicas y BOM hasta reportes para taller, renombrado y revisión de manufacturabilidad.
Pestaña Licencia
Mantiene visible el estado de la licencia del puesto y permite gestionar la activación sin abandonar el entorno del plugin.

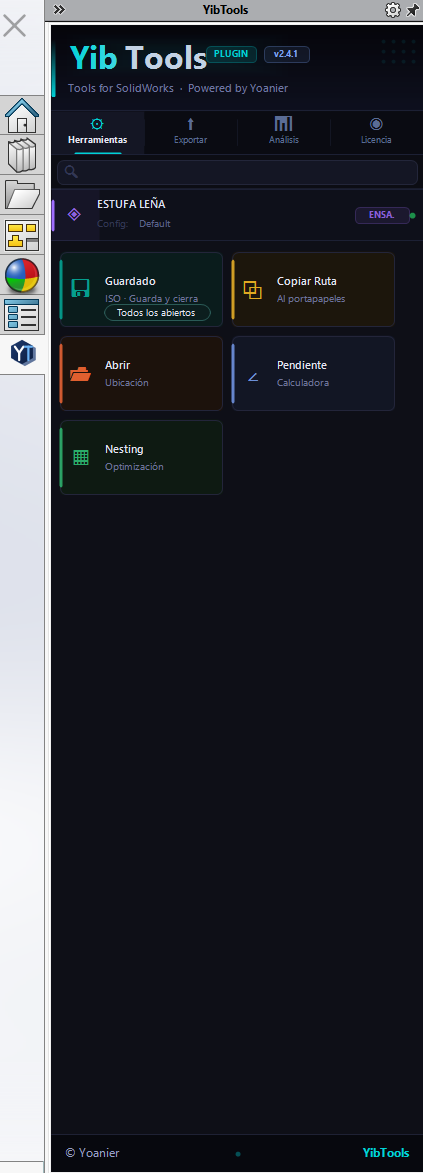

Herramientas rápidas
Acciones de uso diario dentro del modelo
Estas utilidades cubren acciones cortas que se repiten muchas veces al día. El objetivo es eliminar clics innecesarios, acceder más rápido a la información del archivo y preparar el entorno de trabajo sin perder tiempo en navegación manual.
Qué incluye esta zona
•
GuardadoGuarda y cierra el documento actual o todos los abiertos, llevando piezas y ensamblajes a vista isométrica cuando corresponde para dejar el entorno ordenado al finalizar.
•
Copiar RutaObtiene la ruta del archivo activo o del componente seleccionado directamente en el modelo, útil para documentación, soporte, auditoría o intercambio entre áreas.
•
Abrir ubicaciónAbre la carpeta del archivo activo o del componente seleccionado, acelerando el acceso a carpetas de trabajo, planos asociados o archivos exportados.
•
NestingApoya la lectura de desarrollos de chapa y la preparación de piezas para fabricación, facilitando la organización previa al corte.
Interfaz de utilidades rápidas
Las tarjetas priorizan operaciones cortas y frecuentes, con acceso visual directo y un comportamiento pensado para trabajar sin salir del modelo activo.
Exportación
Del modelo a archivos listos para fabricar o compartir
Las herramientas de exportación cubren desde necesidades de taller hasta entregas técnicas para cliente o revisión interna. Cada módulo resuelve un tipo de salida específico y evita preparar manualmente archivos repetitivos desde SolidWorks.

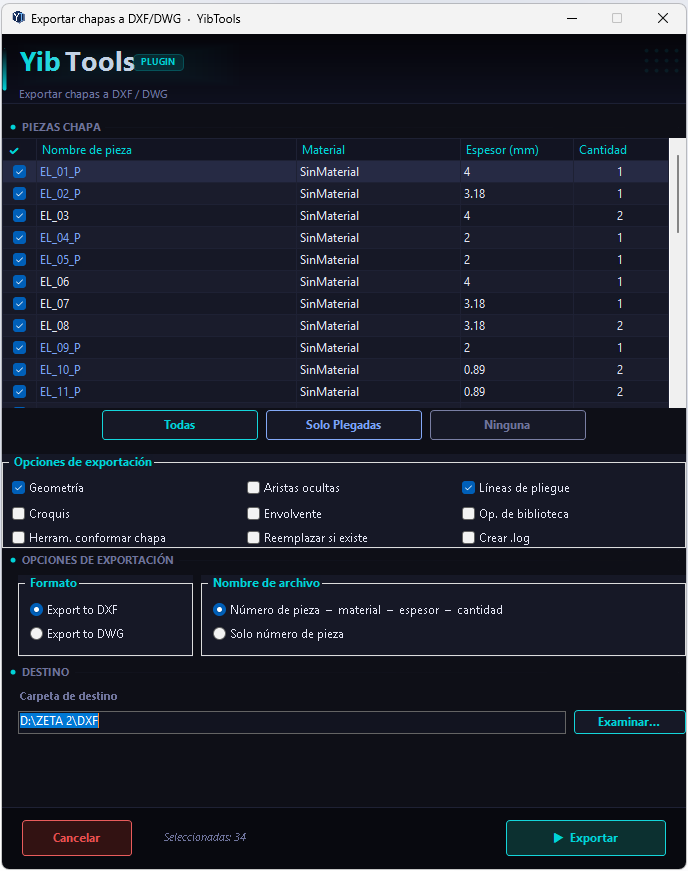

Exportar chapas a DXF/DWG
Permite listar chapas del ensamblaje, seleccionar solo las necesarias y exportarlas a DXF o DWG con control sobre geometría, líneas de pliegue, nombre de archivo y carpeta de destino. Está orientado a preparar archivos limpios para corte y fabricación.

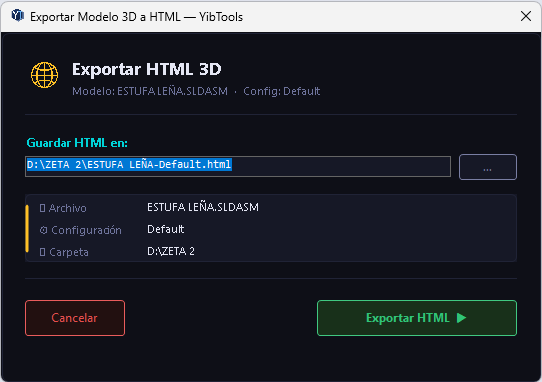

Exportar HTML 3D
Genera una visualización 3D ligera en HTML para compartir el modelo sin requerir SolidWorks en el equipo receptor. Es útil para revisión, validación de forma general o consulta rápida por parte de terceros.

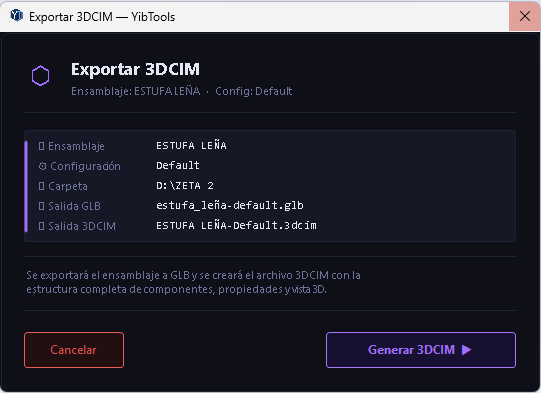

Exportar 3DCIM
Produce una salida estructurada del ensamblaje junto con su archivo GLB, pensada para integraciones, intercambio técnico y flujos donde se necesita conservar estructura, propiedades y referencia visual del modelo.

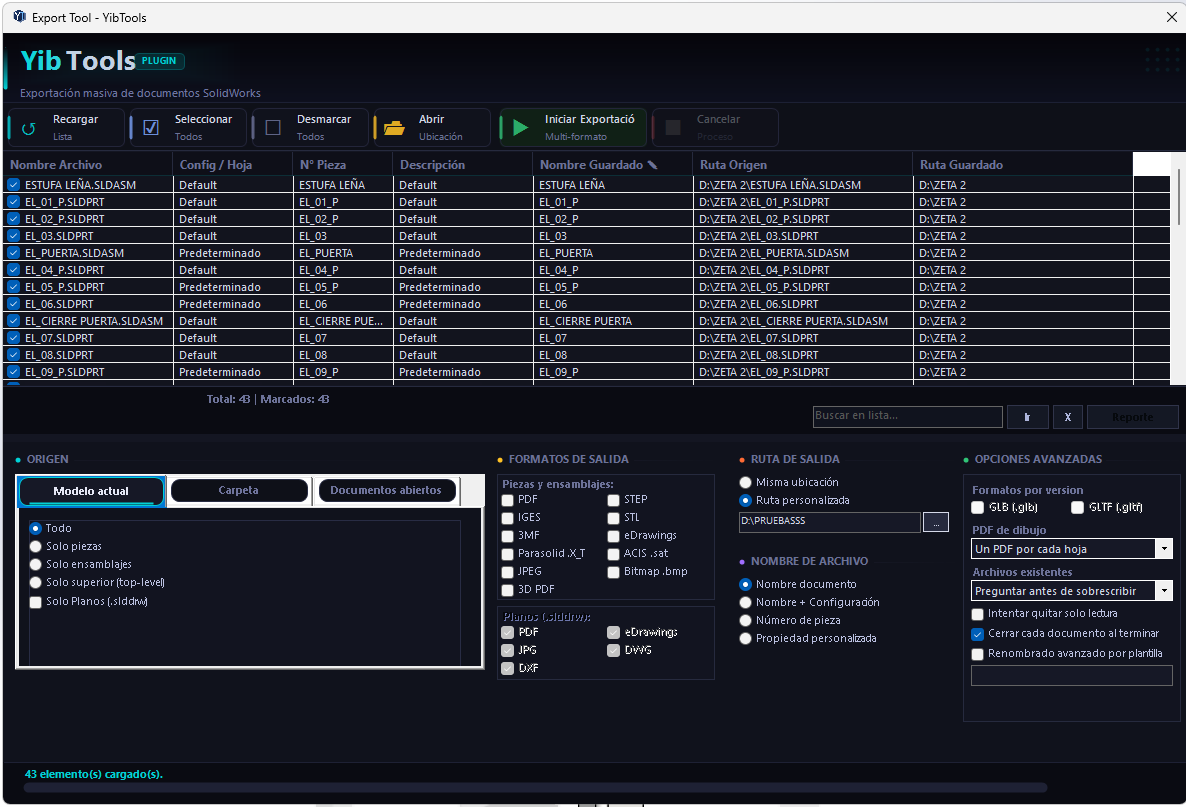

Herramienta de Exportación
Automatiza exportaciones por lote en múltiples formatos desde modelo actual, carpeta o documentos abiertos. Incluye reglas de nombre, control de rutas, selección de formatos y opciones avanzadas para estandarizar entregables.

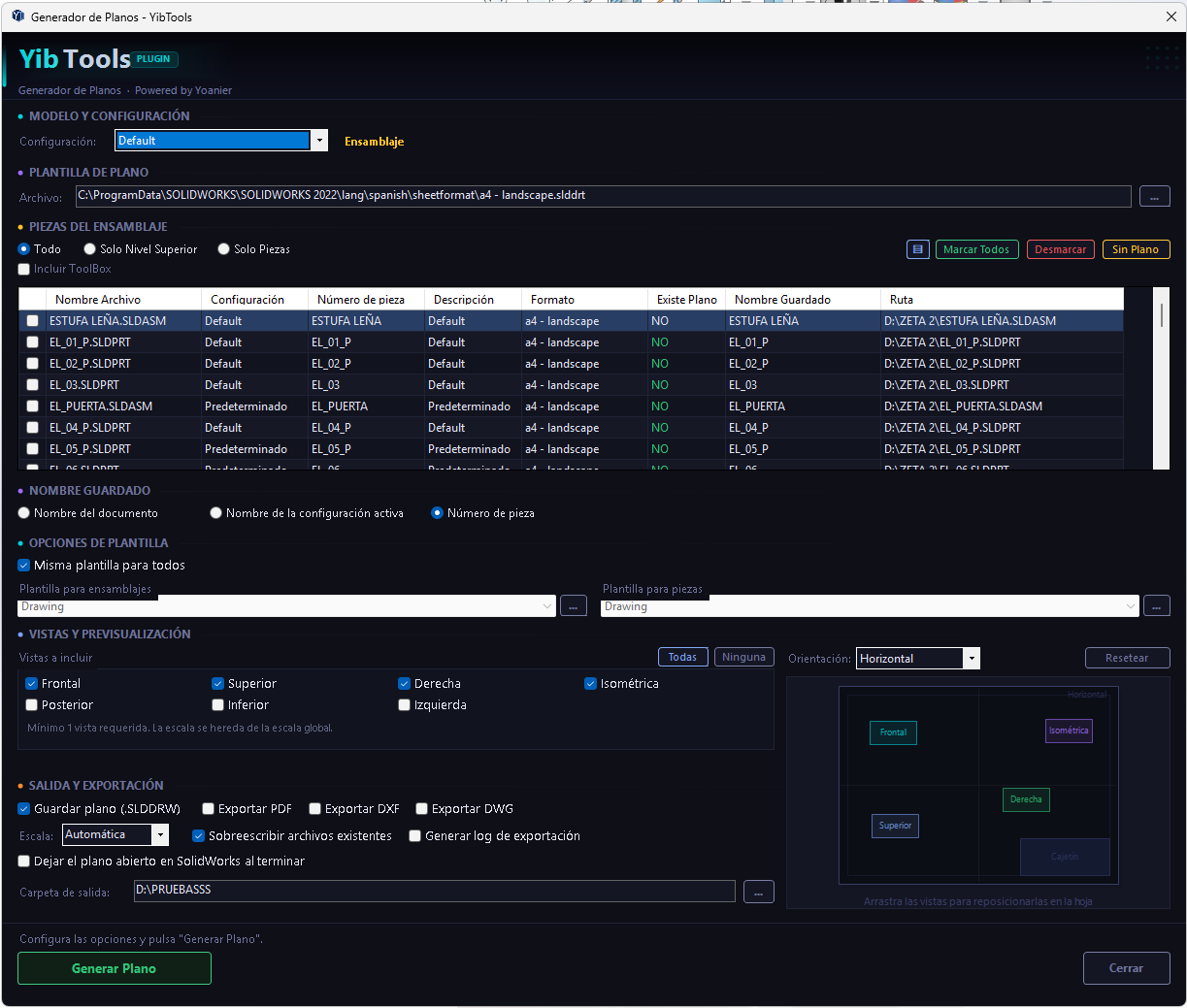

Generador de Planos
Automatiza la creación de planos a partir de piezas y ensamblajes, con control sobre plantilla, vistas, escala, nombre de guardado y exportación adicional a PDF, DXF o DWG cuando el flujo lo requiere.
Análisis y producción
Datos del modelo convertidos en información operativa
Este bloque transforma la información del modelo en datos útiles para revisar, clasificar, preparar fabricación y detectar problemas antes de llegar a taller. Reúne módulos que ayudan tanto a oficina técnica como a producción.

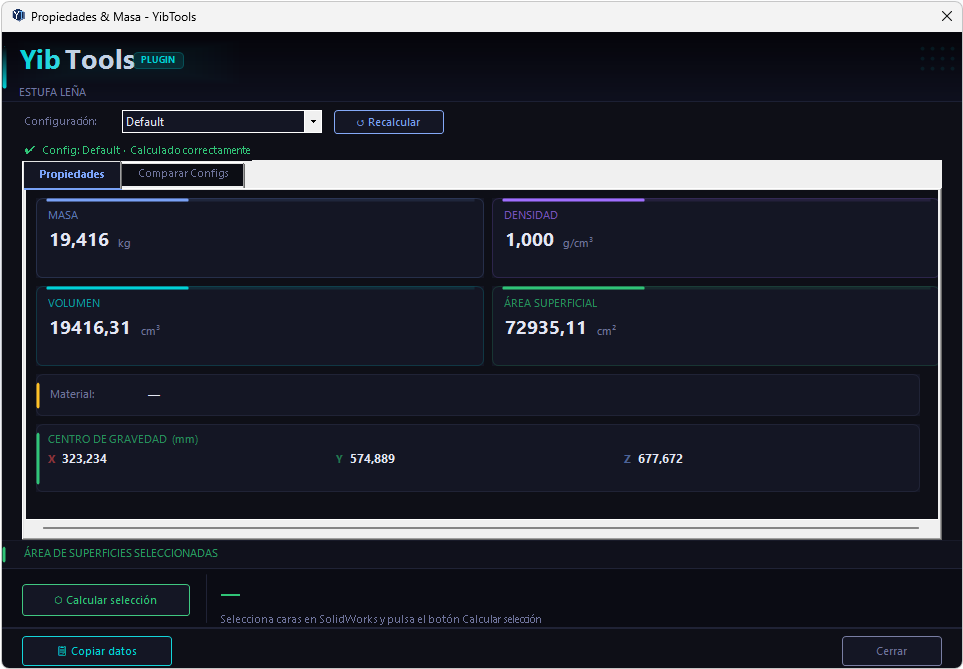

Propiedades & Masa
Obtiene de forma inmediata masa, densidad, volumen, área superficial y centro de gravedad del modelo o configuración activa. Resulta útil para validaciones técnicas, comparación entre variantes y soporte a cálculo preliminar.

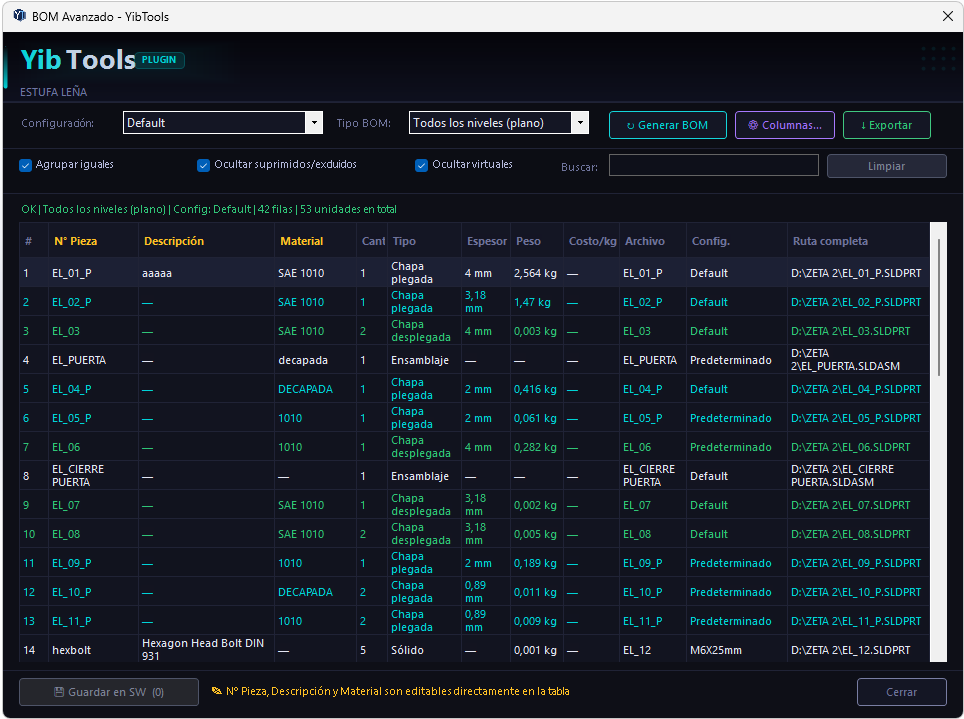

BOM Avanzado
Genera una lista estructurada del ensamblaje con materiales, tipo de componente, espesor, peso, configuración y ruta. Permite ordenar, agrupar y exportar la información para documentación o revisión técnica.

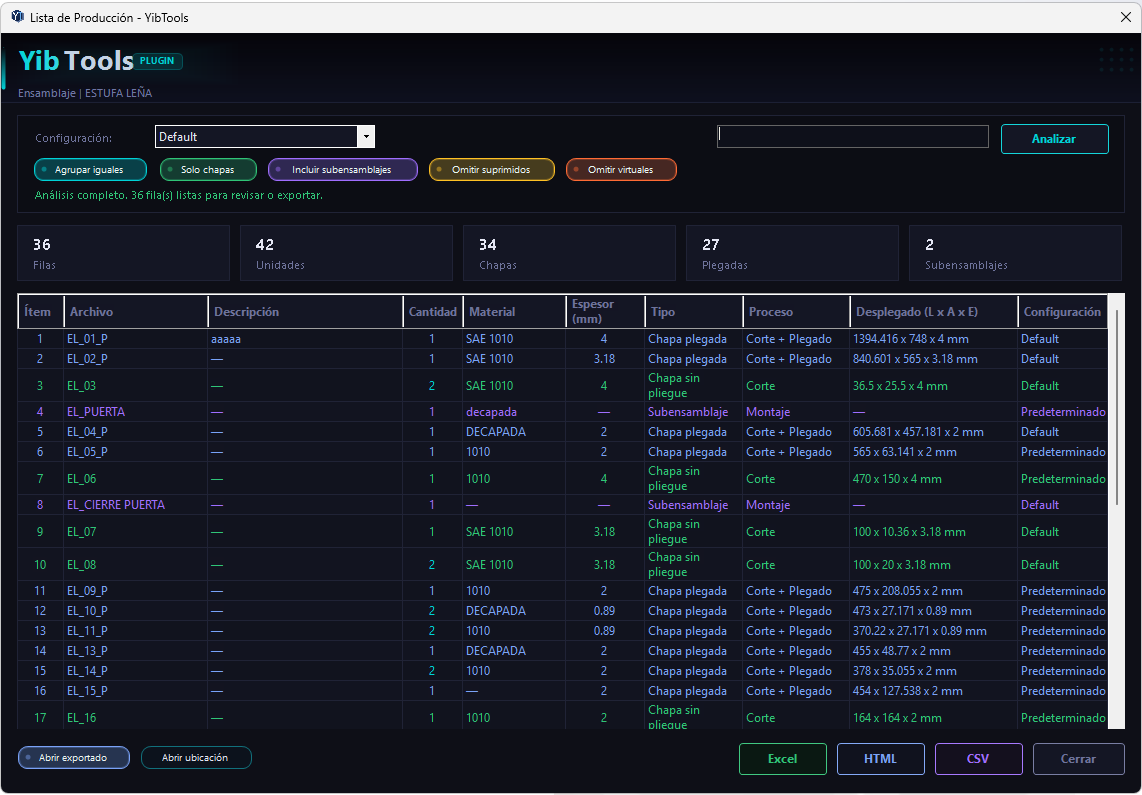

Lista de Producción
Presenta un reporte orientado a fabricación con cantidades, materiales, espesores, tipo de pieza, proceso previsto y dimensiones desarrolladas cuando aplica. Está pensado para taller, supervisión y preparación de producción.

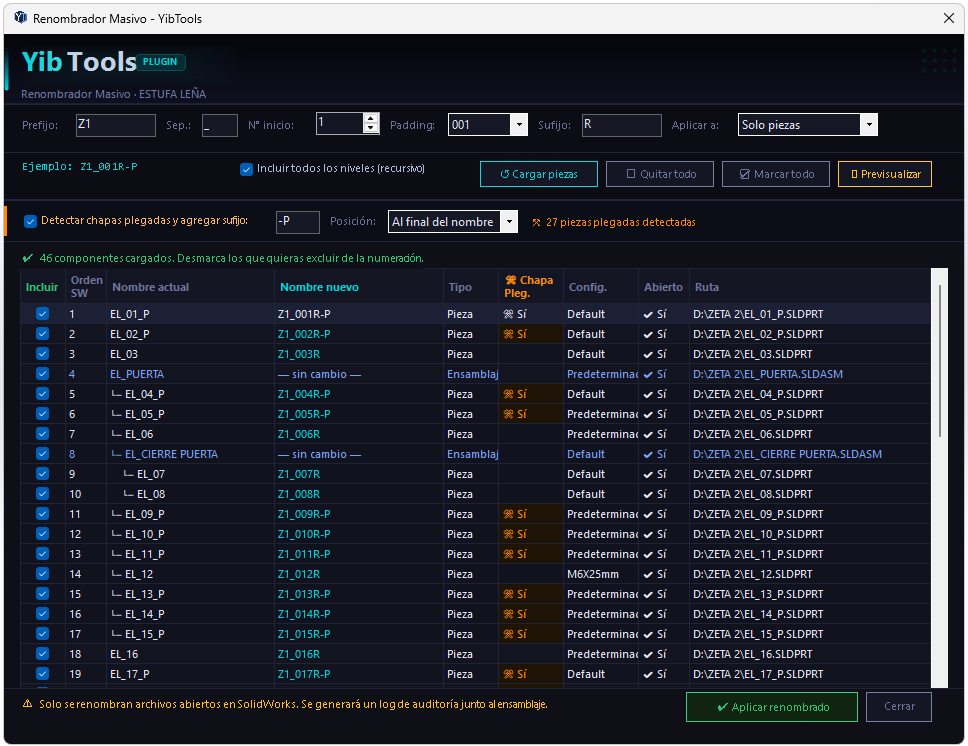

Renombrador Masivo
Renombra piezas y ensamblajes en lote mediante reglas de prefijo, secuencia, padding y sufijos. También ayuda a diferenciar chapas plegadas dentro de una nomenclatura más consistente para fabricación y control documental.

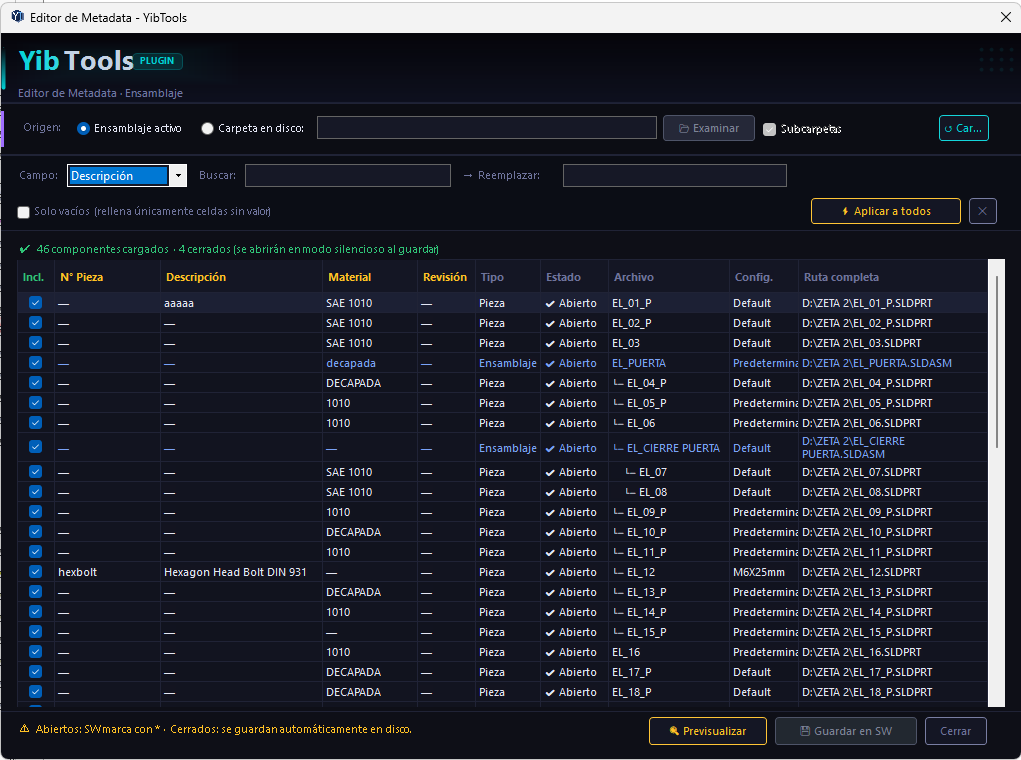

Editor de Metadata
Permite editar en bloque propiedades clave como número de pieza, descripción, material y revisión, trabajando sobre el ensamblaje activo o sobre una carpeta en disco. Facilita estandarizar metadata antes de exportar o emitir documentación.

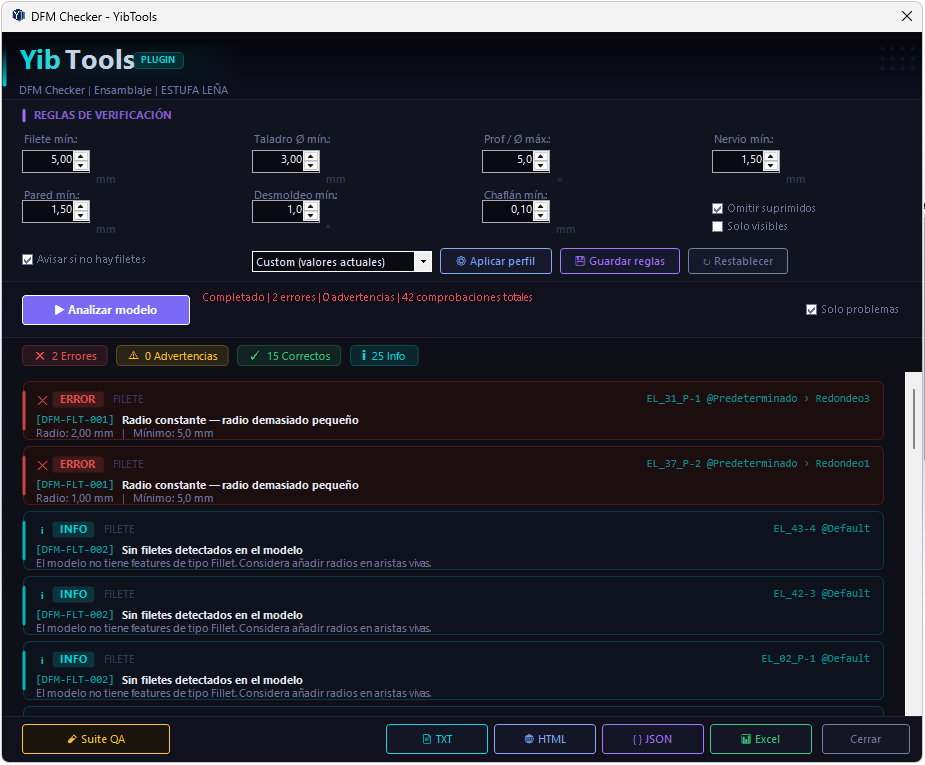

DFM Checker
Evalúa el modelo según reglas de manufacturabilidad como filetes mínimos, taladros, paredes, nervios, chaflanes y desmoldeo. Entrega un reporte claro con errores, advertencias e información exportable para revisión técnica.

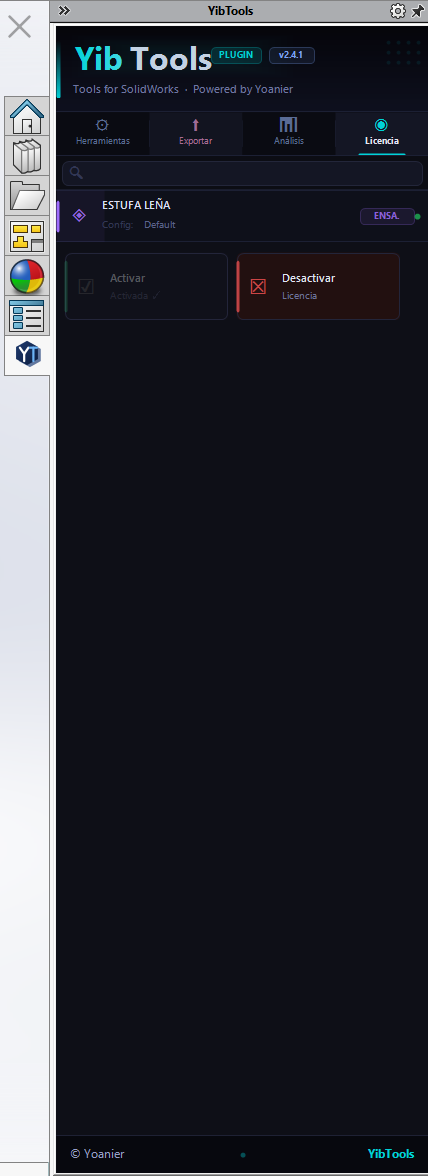

Licencia
Control del estado de activación
La pestaña de licencia centraliza el estado de activación del plugin y facilita las acciones de activación o desactivación del puesto. Esto simplifica soporte, control de instalación y validación rápida del entorno de trabajo.
Estado visible de la licencia
Muestra de forma inmediata si el puesto está activo, con acceso directo a la acción de desactivación cuando se requiere mover o liberar la licencia.
Qué aporta esta sección
•
Visibilidad inmediataEl usuario confirma de un vistazo si el plugin está listo para trabajar o si necesita revisar el estado de la licencia.
•
Gestión por puestoLa activación se maneja a nivel de instalación, lo que facilita control operativo y soporte cuando se trabaja con varios equipos.
•
Integración naturalLa gestión de licencia forma parte del mismo taskpane, sin depender de utilidades externas ni procesos separados.
Uso recomendado
Flujo sugerido de trabajo
Una forma clara de entender YibTools es verlo como un flujo continuo: validar el entorno, revisar información del modelo, preparar datos para producción y generar los archivos finales que necesita cada área.
| Paso | Herramienta | Objetivo |
|---|---|---|
| 1 | Licencia | Verificar que el puesto está activado y disponible antes de iniciar tareas de revisión, exportación o preparación documental. |
| 2 | Propiedades & Masa / BOM Avanzado | Revisar propiedades físicas, materiales, configuraciones y estructura del ensamblaje para partir de información confiable. |
| 3 | Lista de Producción | Preparar un listado orientado a taller y fabricación con cantidades, materiales, espesores y procesos asociados. |
| 4 | Editor de Metadata / Renombrador Masivo | Normalizar propiedades y nomenclatura para asegurar consistencia en archivos, listas, planos y entregables posteriores. |
| 5 | Exportar Chapas / Generador de Planos / Export Tool | Generar archivos finales para corte, planos, revisión 3D o entregas técnicas según la necesidad del proyecto. |
| 6 | DFM Checker | Ejecutar una revisión final de manufacturabilidad para detectar incidencias antes de liberar información a producción. |
